微機繼電保護測試儀如何進行變壓器差動保護試驗?zāi)?？變壓器差?dòng)保護試驗是變壓器年檢經常需要進行的試驗，而使用微機繼電保護測試儀進行此項試驗具有較大的優勢，速度快、精度高，因此本文就以YTC1000微機繼電保護測試儀為例，來給大家進行簡單的講解。
一、試驗接線
接線方法１（高、低壓側同時加電流）：測試儀IA接高壓側A相，IB接低壓側a相，高、低壓側的中性線短接后接測試儀IN。
接線方法２（僅高壓側加電流）：測試儀IA接高壓側A相，高壓側的中性線接測試儀IN。
二、試驗過程
下面以接線方法2為例（僅高壓側加電流）：
假設某變壓器的二次諧波制動系數為20%。

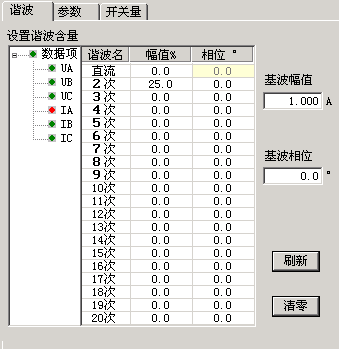

先在“參數”頁面中選擇“以基波的百分比表示”。然后在“諧波”頁面中選中IA，設置基波幅值為2A，并在表格中設置2次諧波為25%（大于諧波制動系數為20%，使保護開始試驗時不動作），如圖所示：

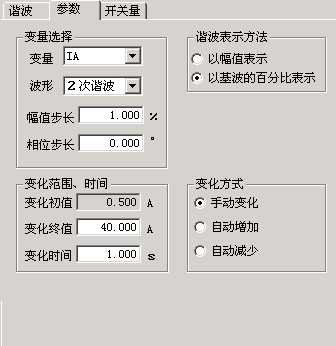

切換至“參數”頁面，選擇IA為變量，波形為“二次諧波”，并設幅值步長為1%，選擇“手動變化”方式。設置好的參數如上圖所示。開始試驗，按步長逐步減小變量致保護動作。將動作時IA的二次諧波百分比值與整定的制動系數對照。
不同廠家生產的微機繼電保護測試儀進行此項試驗的基本過程會有所不同，但是主要的操作原理都是相似的，電力工作中可以舉一反三，但是在使用事情還需要熟讀產品操作說明，嚴格按照說明書來進行操作，這樣才能達到儀器應該有的精度。
湖北儀天成電力設備有限公司
2018年8月9日
